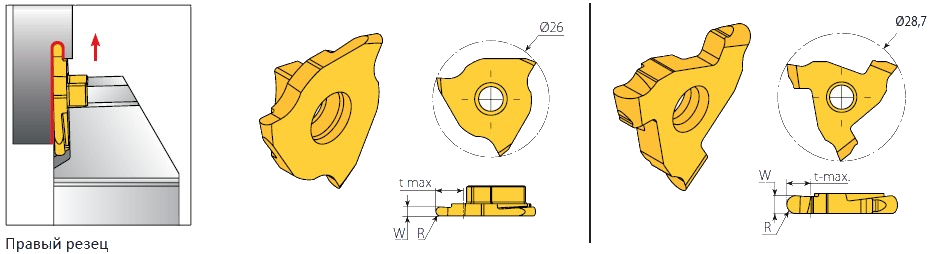

Пластины для обработки радиусных канавок, примыкающих к торцам
уступов

Типоразмер пластинаОбозначениеРазмеры, ммКорпус резца
IC
Правый / левый
(RH / LH)
W±0,02
R±0,03
t max
Винт

26

GVN26R/LR0.5-0.25

0,50

0,25

1,0

GVNE...-26, GVNE90...-26

GVN26R/LR0.79-0.39

0,79

0,39

1,6

GVN26R/LR1.0-0.5

1,00

0,50

2,0

GVN26R/LR1.2-0.6

1,20

0,60

2,0

GVN26R/LR1.5-0.75

1,50

0,75

5,0

GVN26R/LR1.6-0.8

1,60

0,80

3,0

GVN26R/LR2.0-1.0

2,00

1,00

3,0

GVN26R/LR2.39-1.19

2,39

1,19

5,0

29

GVN29R/LR2.38-1.19

2,38

1,19

6,5

GVNE...-29-1, GVNE90...-29-1,GVNI...-29

GVN29R/LR2.5-1.25

2,50

1,25

6,5

GVN29R/LR3.0-1.5

3,00

1,50

6,5

GVN29R/LR3.17-1.59

3,17

1,59

6,5

GVN29R/LR4.0-2.0

4,00

2,00

6,5

GVNE...-29-2, GVNE90...-29-2,GVNI...-29
