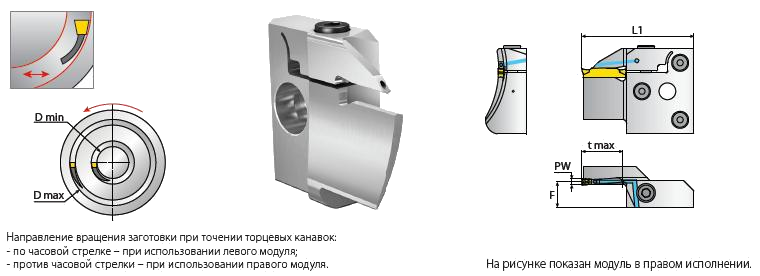

Модули для обработки торцевых канавок, с внутренним каналом для подачи СОЖ под высоким давлением

ОбозначениеРазмеры ммКомплектующие
Правый/левый
(RH/LH)
PWt max
D min
D max
FL1ВинтКлюч

VGFR/L-2530-T10-3C

310

25

30

12,5

45

SM5×16K4H

VGFR/L-3038-T10-3C

3038

VGFR/L-3848-T10-3C

3848

VGFR/L-4860-T10-3C

4860

VGFR/L-6075-T10-3C

6075

VGFR/L-75100-T10-3C

75100

VGFR/L-100200-T10-3C

100200

VGFR/L-6075-T20-3C

2060

75

55

VGFR/L-75100-T20-3C

75100

VGFR/L-100200-T20-3C

100200

VGFR/L-3048-T12-4C

412

30

48

12

47

VGFR/L-4860-T12-4C

4860

VGFR/L-6075-T12-4C

6075

VGFR/L-75100-T12-4C

75100

VGFR/L-100150-T12-4C

100150

VGFR/L-150->-T12-4C

150>150

VGFR/L-3048-T24-4C

2430

48

59

VGR/LF-4860-T24-4C

4860

VGFR/L-6075-T24-4C

6075

VGFR/L-75100-T24-4C

75100

VGFR/L-100150-T24-4C

100150

VGFR/L-150->-T24-4C

150 >150

VGFR/L-4255-T22-5C

522

42

55

13,5

60

SM6×20TK30T

VGFR/L-5575-T22-5C

5575

VGFR/L-75130-T22-5C

75130

VGFR/L-130200-T22-5C

130200

VGFR/L-200 ->-T22-5C

200 >200

VGFR/L-130200-T45-5C

45130

200

92

VGFR/L-200400-T45-5C

200400

VGFR/L-450->-T45-5C

450 >450
VGFR/L-4255-T22-6C62242551360SM6×20TK30T
VGFR/L-5575-T22-6C5575
VGFR/L-75130-T22-6C75130
VGFR/L-130200-T22-6C130200
VGFR/L-200 ->-T22-6C200>200
VGFR/L-130200-T45-6C4513020092
VGFR/L-200400-T45-6C200400
VGFR-450->-T45-6C450>450

Типы режущей части пластин для обработки канавок и отрезки

Технологическая операцияГруппа обрабатываемых материаловТипы режущей части пластин для нормальных условий обработкиТипы режущей части пластин для тяжелых условий обработки
1.png2.png3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек. 6.pngGP Рекомендованный тип пластин для обработки чугуна, обработки в режиме прерывистого резания, а также обработки в условиях, когда точность и жесткость технологической системы не гарантируется. Пластины имеют усиленную режущую кромку, позволяющую эффективно выполнять обработку канавок и отрезку.
5.png4.pngGM/GF Рекомендованный тип пластин для обработки нержавеющей стали. Острая режущая кромка уменьшает наростообразование при отрезке и обработке канавок с малой подачей. 3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.

Типы режущей части пластин для токарной обработки выточек, фасонного точения и нарезания резьбы

Технологическая операцияТипы режущей части пластин для нормальных условий обработки
Обработка выточек
3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.
Фасонная обработка
10.pngGR Рекомендованный тип режущей части для обработки канавок, в том числе с поднутрением, и фасонных выточек. Закругленная форма в плане позволяет вести фасонную обработку. Положительный передний угол обеспечивает эффективное управление стружкообразованием.
Резьботочение
11.pngRS/LS Режущая часть пластин из твердого сплава VPG для нарезания резьб различных типов в выточках между уступами и вблизи торца шпинделя.

Выбор марки твердого сплава в зависимости от соотношения прочности и твердости обрабатываемого материала

VMG – высокопрочный твердый сплав, обеспечивающий пластинам стойкость к выкрашиванию режущих
кромок. Относится к группе M35 по классификации ISO и рассчитан на обработку с малыми скоростями
резания. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Рекомендуется для отрезных операций при обработке деталей из нержавеющей стали, а также для обработки с прерывистым режимом резания.

13.jpgVPG – универсальный твердый сплав с субмикронным зерном.
Относится к группе P20 по классификации ISO и рассчитан на обработку со средними и высокими скоростями резания. Обладает превосходной
стойкостью к излому. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Материал первого выбора для обработки канавок и выточек на деталях из легированных и нержавеющих сталей

14.jpgVKG – высокопрочный твердый сплав, относящийся
к группе K25 по классификации ISO. Отличается
превосходной износостойкостью при высоких
скоростях резания. Пластины имеют покрытие,
полученное методом химического осаждения из газовой фазы (CVD). Материал первого выбора для обработки чугуна и обработки канавок на деталях из
легированных сталей в режиме непрерывного резания.
