Усиленные односторонние пластинчатые резцы
для обработки наружных канавок и отрезки

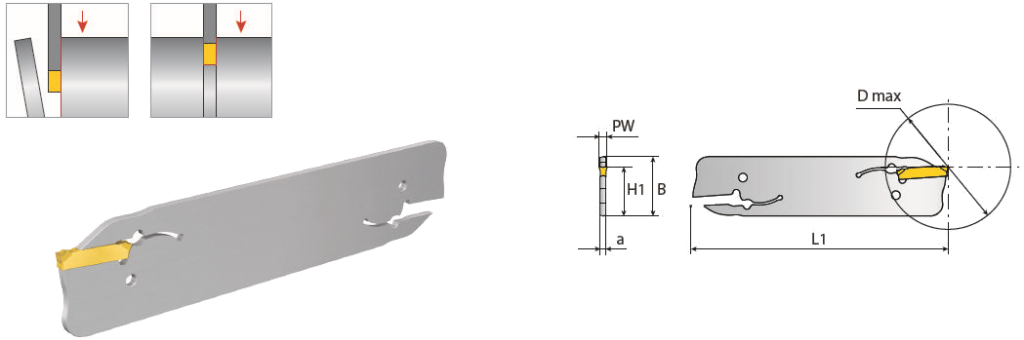

ОбозначениеРазмеры ммКомплектующие
Правый / левый (RH / LH)
B
PW
D max*
H1L1AaКлюч



VGWR/L26-2S
VGWR/L26-3S





26
26



2
3
50
50


21,1
21,1

110
110

8,0
8,0

1,4
2,4

VP-3
VP-3
*Значения размера D max приведены для резца с односторонней режущей пластиной (VGS).

Типы режущей части пластин для обработки канавок и отрезки

Технологическая операцияГруппа обрабатываемых материаловТипы режущей части пластин для нормальных условий обработкиТипы режущей части пластин для тяжелых условий обработки
1.png2.png3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек. 6.pngGP Рекомендованный тип пластин для обработки чугуна, обработки в режиме прерывистого резания, а также обработки в условиях, когда точность и жесткость технологической системы не гарантируется. Пластины имеют усиленную режущую кромку, позволяющую эффективно выполнять обработку канавок и отрезку.
5.png4.pngGM/GF Рекомендованный тип пластин для обработки нержавеющей стали. Острая режущая кромка уменьшает наростообразование при отрезке и обработке канавок с малой подачей. 3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.

Типы режущей части пластин для токарной обработки выточек, фасонного точения и нарезания резьбы

Технологическая операцияТипы режущей части пластин для нормальных условий обработки
Обработка выточек		3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.
Фасонная обработка		10.pngGR Рекомендованный тип режущей части для обработки канавок, в том числе с поднутрением, и фасонных выточек. Закругленная форма в плане позволяет вести фасонную обработку. Положительный передний угол обеспечивает эффективное управление стружкообразованием.
Резьботочение		11.pngRS/LS Режущая часть пластин из твердого сплава VPG для нарезания резьб различных типов в выточках между уступами и вблизи торца шпинделя.

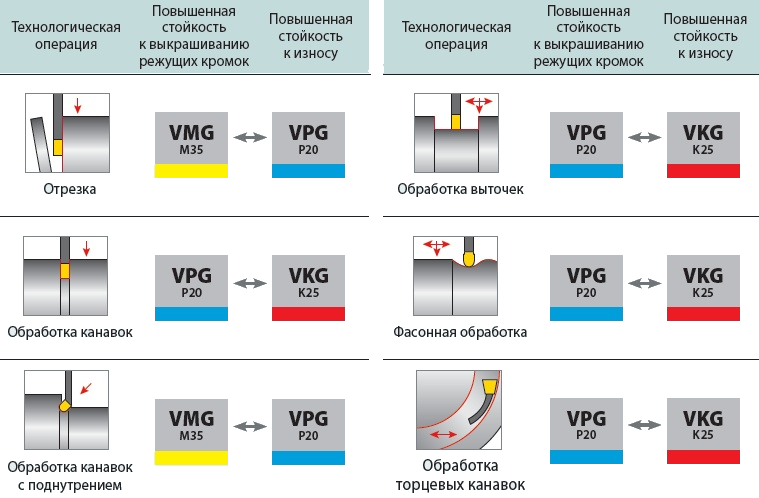

Выбор марки твердого сплава в зависимости от соотношения прочности и твердости обрабатываемого материала

VMG – высокопрочный твердый сплав, обеспечивающий пластинам стойкость к выкрашиванию режущих
кромок. Относится к группе M35 по классификации ISO и рассчитан на обработку с малыми скоростями
резания. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Рекомендуется для отрезных операций при обработке деталей из нержавеющей стали, а также для обработки с прерывистым режимом резания.

13.jpgVPG – универсальный твердый сплав с субмикронным зерном.
Относится к группе P20 по классификации ISO и рассчитан на обработку со средними и высокими скоростями резания. Обладает превосходной
стойкостью к излому. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Материал первого выбора для обработки канавок и выточек на деталях из легированных и нержавеющих сталей

14.jpgVKG – высокопрочный твердый сплав, относящийся
к группе K25 по классификации ISO. Отличается
превосходной износостойкостью при высоких
скоростях резания. Пластины имеют покрытие,
полученное методом химического осаждения из газовой фазы (CVD). Материал первого выбора для обработки чугуна и обработки канавок на деталях из
легированных сталей в режиме непрерывного резания.
