Пластины для резьботочения
Ширина пластин 3,0 мм

Типо-размер
гнезда
ОбозначениеРазмеры, ммКол-во проходовУгол
 наклона
 режущей
 части		Минимальный типоразмер резьбы
W
ref
Шаг резьбы, мм/
число шагов
на дюйм
h minYL refградусы
Метрическая резьба по ГОСТ 8724–2002, ISO 261–1998; ГОСТ 9150–2002, ISO 68–1–1998; ГОСТ 24705–2004, ISO 724–1993; DIN 13–1÷28–1975÷2005


3
3
3
3
3
3
3
3
VGD3.0ISO0.50RH-RS/LS
VGD3.0ISO0.75RH-RS/LS
VGD3.0ISO1.00RH-RS/LS
VGD3.0ISO1.25RH-RS/LS
VGD3.0ISO1.50RH-RS/LS
VGD3.0ISO1.75RH-RS/LS
VGD3.0ISO2.00RH-RS/LS
VGD3.0ISO2.50RH-RS/LS

3,0

0,50
0,75
1,00
1,25
1,50
1,75
2,00
2,50
0,31
0,46
0,61
0,77
0,92
1,07
1,23
1,53


0,53
0,64
0,74
0,85
1,10
1,20
1,30
1,55

21,9

5-7
5-8
5-9
6-10
7-12
8-14
9-14
8-14

2.5º
M 3×0,5
M 5×0,75
M 6×1
M 8×1,25
M10×1,5
M12×1,75
M16×2,0
M18×2,5
Американская унифицированная резьба UNС по ASME B1.1–2003 (2008), ANSI B1.1–2001, ISO 68–2–1998

3
3
3
3
3
3
3
3


VGD3.0UN32RH-RS/LS
VGD3.0UN28RH-RS/LS
VGD3.0UN24RH-RS/LS
VGD3.0UN20RH-RS/LS
VGD3.0UN18RH-RS/LS
VGD3.0UN16RH-RS/LS
VGD3.0UN14RH-RS/LS
VGD3.0UN12RH-RS/LS

3,00
32
28
24
20
18
16
14
12
0,49
0,56
0,65
0,78
0,87
0,97
1,11
1,30
0,66
0,71
0,77
0,86
0,93
1,10
1,09
1,30
21,9

5-8
5-9
5-9
6-10
7-12
7-12
8-14
8-14

2,5º
5/32-32 UNC
3/16-28 UNC
7/32-24 UNC
1/4-20 UNC
5/16-18 UNC
3/8-16 UNC
7/16-14 UNC
9/16-14 UNC
Коническая дюймовая резьба с углом профиля 60° по ГОСТ 6111–1952, американская трубная коническая резьба NPT по USAS B2.1–1968, ASME B1.20.1–1983 (2006), ANSI B1.20.1–2000


3
3
3
VGD3.0NPT18RH-RS/LS
VGD3.0NPT14RH-RS/LS
VGD3.0NPT11.5RH-RS/LS

3,0
18
14
12

1,01
1,33
1,64


1,20
1,40
1,60

21,9

7-12
8-14
9-15

1,5º
1/4-18NPT
1/2-14NPT
1-11,5NP

Дюймовая резьба с углом профиля 55° по ОСТ НКТП 1260÷1262 – 1937, резьба Витворта BSW по BS 84 – 2007



3
3
VGD3.0W19RH-RS/LS
VGD3.0W14RH-RS/LS

3,0
19
14

0,86
1,16


0,95
1,15

21,9


7-12
8-14


2,5º


1/2-19BSW
1/2-14BSW

Неполнопрофильные пластины для наружной резьбы

Типо-размер
гнезда
ОбозначениеРазмеры, ммКол-во проходовУгол
 наклона
 режущей
 части		Минимальный типоразмер резьбы
W
ref
Шаг резьбы, мм/
число шагов
на дюйм
h minYL refградусы


3
VGD3.0A60RH
VGD3.0A55RH

3,0
3,0

0,5-1,5
48-16

0,05
0,05


1,68
1,68
21,9

5-8
5-8

1.5º

Неполнопрофильная, 60°
Неполнопрофильная, 55°

Типы режущей части пластин для обработки канавок и отрезки

Технологическая операцияГруппа обрабатываемых материаловТипы режущей части пластин для нормальных условий обработкиТипы режущей части пластин для тяжелых условий обработки
1.png2.png3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек. 6.pngGP Рекомендованный тип пластин для обработки чугуна, обработки в режиме прерывистого резания, а также обработки в условиях, когда точность и жесткость технологической системы не гарантируется. Пластины имеют усиленную режущую кромку, позволяющую эффективно выполнять обработку канавок и отрезку.
5.png4.pngGM/GF Рекомендованный тип пластин для обработки нержавеющей стали. Острая режущая кромка уменьшает наростообразование при отрезке и обработке канавок с малой подачей. 3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.

Типы режущей части пластин для токарной обработки выточек, фасонного точения и нарезания резьбы

Технологическая операцияТипы режущей части пластин для нормальных условий обработки
Обработка выточек		3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.
Фасонная обработка		10.pngGR Рекомендованный тип режущей части для обработки канавок, в том числе с поднутрением, и фасонных выточек. Закругленная форма в плане позволяет вести фасонную обработку. Положительный передний угол обеспечивает эффективное управление стружкообразованием.

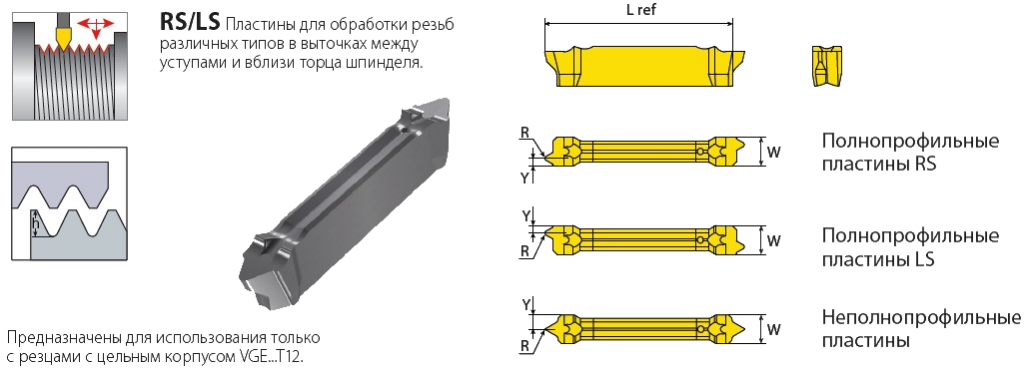

Резьботочение		11.pngRS/LS Режущая часть пластин из твердого сплава VPG для нарезания резьб различных типов в выточках между уступами и вблизи торца шпинделя.

Выбор марки твердого сплава в зависимости от соотношения прочности и твердости обрабатываемого материала

VMG – высокопрочный твердый сплав, обеспечивающий пластинам стойкость к выкрашиванию режущих
кромок. Относится к группе M35 по классификации ISO и рассчитан на обработку с малыми скоростями
резания. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Рекомендуется для отрезных операций при обработке деталей из нержавеющей стали, а также для обработки с прерывистым режимом резания.

13.jpgVPG – универсальный твердый сплав с субмикронным зерном.
Относится к группе P20 по классификации ISO и рассчитан на обработку со средними и высокими скоростями резания. Обладает превосходной
стойкостью к излому. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Материал первого выбора для обработки канавок и выточек на деталях из легированных и нержавеющих сталей

14.jpgVKG – высокопрочный твердый сплав, относящийся
к группе K25 по классификации ISO. Отличается
превосходной износостойкостью при высоких
скоростях резания. Пластины имеют покрытие,
полученное методом химического осаждения из газовой фазы (CVD). Материал первого выбора для обработки чугуна и обработки канавок на деталях из
легированных сталей в режиме непрерывного резания.
