Специфика

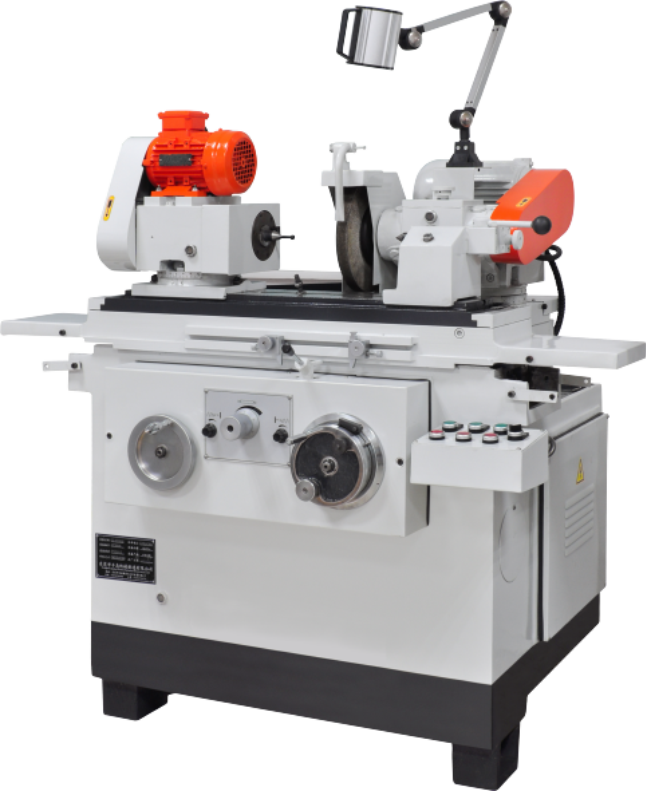

1. Станок применяется для шлифовки малых валов, цилиндрических гильз, игольчатых вентилей, поршней и других конусных и сферических поверхностей Изделие закрепляется трехцанговым зажимным патроном, цанговым патроном, а также специальными захватами. Станок широко применяется в производстве деталей для приборостроения, автомобильной индустрии, электромеханики, подшипникостроения, текстильной промышленности, судостроения, а также производства швейных машин и разного рода оборудования.
2. Продольное перемещение рабочего стола осуществляется как гидравлически, так и вручную. Шлифовальная бабка и передняя бабка вращаются равномерно. В гидравлической системе используются шестерни с отличными характеристиками.
3. Станок применяется в цехах по ремонту инструментов и оборудования, а также в цехах по мелкосерийному и среднесерийному производству.
4. Расстояние между центрами станка составляет 300 мм.
Технические параметры
| GD-M3080A | GD-M3080B |
| Диаметр шлифовки (наружн./внутр.) | Ф2-Ф8Омм
| Ф2 Ф80/Ф10 мм Малый диаметр шпинделя можно изменить |
| Длинна шлифовки (наружн./внутр.) | ЗООмм
| 300/65мм Длину шпинделя можно увеличить |
| Высота неподвижного центра | 115мм | 115мм |
| Максимальный вес изделия | 10кг | 10кг |
| Скорость рабочего стола | 0.1-4 м/мин | 0.1-4 м/мин |
| Скорость линии шлифовального диска | 35м/с | 35м/с |
| Максимальное перемещение рабочего стола | 340мм | 340мм |
| Диапазон вращения рабочего стола | -5 - +9° | -5 - +9° |
| Параметры внешнего шлифовального диска | Макс, Ф250 × 25 × Ф75мм
Мин. Ф180×Ф75 | Макс, Ф250 × 25 × Ф75мм
Мин. Ф180×25×Ф75 |
| Скорость вращения внутреннего шпинделя | | 16000 об/мин
|
| Вершина передней и задней бабки | NO.3 по Морзе | NO.3 по Морзе |
| Габариты станка (ДхШхВ) | 1400 × 1200 × 1450мм
| 1400 × 1200 × 1450мм
|
| Вес станка | 950кг | 1000кг |
| Общая мощность двигателя | 2,34кВт | 2,34кВт |
Основная комплектация
| Система охлаждения | 1 компл. |
| Опорная ножка | 3 шт. |
| Правящий инструмент для шлифовального диска | 1 компл. |
| Трехцанговый зажимной патрон | 1 компл. |
| Балансир для шлифовального диска | 1 компл. |
| Балансирная опора для шлифовального круга | 1 компл. |
| Набор инструментов | 1 компл. |
| Натяжной стержень | 1 компл. |
Опциональное оборудование
| Инструмент для дуговой правки | 1 компл. |
| Люнет закрытого типа | 1 компл. |
Точность
| Степень округленности (наруж./внутр.) | 1,5/2,5um (О.D)/І.D) |
| Идентичность внутренних диаметров продольных сечении (наруж./внутр.) | 5/8um (О.D)/І.D) |
| Шероховатость поверхности (наруж./внутр.) | Rа0,25/0,63um (О.D)/І.D) |
