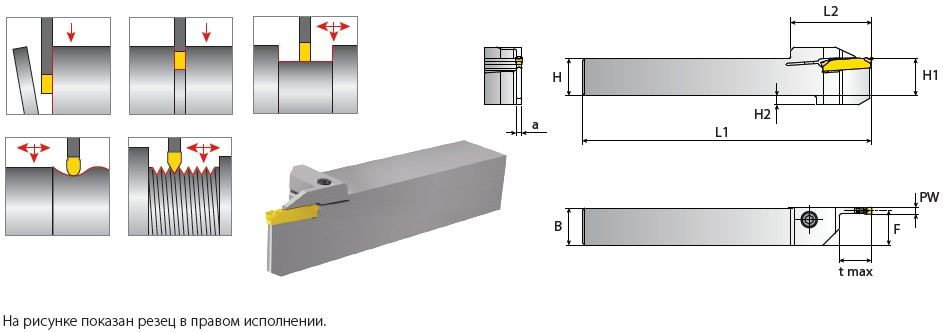

Резцы с цельным корпусом для обработки наружных канавок и
выточек, нарезания резьбы, фасонной обработки и отрезки

ОбозначениеРазмеры, ммКомплектующие
Правый / левый
(RH / LH)
PW
t max
H×B
H1FL1L2aH2ВинтКлюч

VGER/L1616-2T12
VGER/L2020-2T12
VGER/L1616-3T12
VGER/L2020-3T12
VGER/L2525-3T12
VGER/L1616-3T21
VGER/L2020-3T21
VGER/L2525-3T21
VGER/L2525-4T12
VGER/L1616-4T21
VGER/L2020-4T21
VGER/L2525-4T21
VGER/L2525-5T22
VGER/L3232-5T22
VGER/L2525-6T24
VGER/L3232-6T24


2
2
3
3
3
3
3
3
4
4
4
4
5
5
6
6

12
12
12
12
12
21
21
21
12
21
21
21
22
22
24
24
16×16
20×20
16×16
20×20
25×25
16×16
20×20
25×25
25×25
16×16
20×20
25×25
25×25
32×32
25×25
32×32



16
20
16
20
25
16
20
25
25
16
20
25
25
32
25
32


15,3
19,3
14,8
18,8
23,8
14,8
18,8
23,8
23,5
14,5
18,5
23,5
23,0
30,0
22,5
29,5
125
125
125
125
125
125
125
125
125
125
125
125
150
170
150
170
35
35
35
35
35
35
35
35
35
35
35
35
43
43
45
45

1,4
1,4
2,4
2,4
2,4
2,4
2,4
2,4
3,0
3,0
3,0
3,0
4,0
4,0
5,0
5,0


4,0
-
4,0
-
-
4,0
-
-
-
4,0
-
-
-
-
-
-

SM4,0×16-T20
SM4,0×16-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM4,0×18-T20
SM6,0×20
SM6,0×20
SM6,0×20
SM6,0×20

K6T
K6T
K6T
K6T
K6T
K6T
K6T
K6T
K6T
K6T
K6T
K6T
K30T
K30T
K30T
K30T

Типы режущей части пластин для обработки канавок и отрезки

Технологическая операцияГруппа обрабатываемых материаловТипы режущей части пластин для нормальных условий обработкиТипы режущей части пластин для тяжелых условий обработки
1.png2.png3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек. 6.pngGP Рекомендованный тип пластин для обработки чугуна, обработки в режиме прерывистого резания, а также обработки в условиях, когда точность и жесткость технологической системы не гарантируется. Пластины имеют усиленную режущую кромку, позволяющую эффективно выполнять обработку канавок и отрезку.
5.png4.pngGM/GF Рекомендованный тип пластин для обработки нержавеющей стали. Острая режущая кромка уменьшает наростообразование при отрезке и обработке канавок с малой подачей. 3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.

Типы режущей части пластин для токарной обработки выточек, фасонного точения и нарезания резьбы

Технологическая операцияТипы режущей части пластин для нормальных условий обработки
Обработка выточек		3.pngGT Рекомендованный тип режущей части для обработки легированных и нержавеющих сталей. Положительный передний угол снижает усилия резания. Режущая часть этого типа является универсальной и позволяет выполнять отрезку, а также обработку канавок и выточек.
Фасонная обработка		10.pngGR Рекомендованный тип режущей части для обработки канавок, в том числе с поднутрением, и фасонных выточек. Закругленная форма в плане позволяет вести фасонную обработку. Положительный передний угол обеспечивает эффективное управление стружкообразованием.
Резьботочение		11.pngRS/LS Режущая часть пластин из твердого сплава VPG для нарезания резьб различных типов в выточках между уступами и вблизи торца шпинделя.

Выбор марки твердого сплава в зависимости от соотношения прочности и твердости обрабатываемого материала

VMG – высокопрочный твердый сплав, обеспечивающий пластинам стойкость к выкрашиванию режущих
кромок. Относится к группе M35 по классификации ISO и рассчитан на обработку с малыми скоростями
резания. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Рекомендуется для отрезных операций при обработке деталей из нержавеющей стали, а также для обработки с прерывистым режимом резания.

13.jpgVPG – универсальный твердый сплав с субмикронным зерном.
Относится к группе P20 по классификации ISO и рассчитан на обработку со средними и высокими скоростями резания. Обладает превосходной
стойкостью к излому. Пластины имеют покрытие, полученное методом физического осаждения из газовой фазы (PVD). Материал первого выбора для обработки канавок и выточек на деталях из легированных и нержавеющих сталей

14.jpgVKG – высокопрочный твердый сплав, относящийся
к группе K25 по классификации ISO. Отличается
превосходной износостойкостью при высоких
скоростях резания. Пластины имеют покрытие,
полученное методом химического осаждения из газовой фазы (CVD). Материал первого выбора для обработки чугуна и обработки канавок на деталях из
легированных сталей в режиме непрерывного резания.
